B-CORE MRL

B-CORE MRL

B-CORE MRL ist ein maschinenraumloser elektrischer Seilaufzug mit hohem Fahrkomfort und niedriger Schallemission. Bei diesem Aufzugstyp wird kein zusätzlicher Maschinenraum benötigt. Der getriebelose Antrieb und die Regelungseinheit werden im Schachtkopf untergebracht. Die Steuerungseinheit sitzt in der Regel in der obersten Haltestelle neben der Schachttür, vor dem Türrahmen oder integriert im Türrahmen.

SICHERHEIT

QUALITÄT

FLEXIBILITÄT

Die B-CORE Baureihe wird in Eigenregie entwickelt und produziert. Konzipiert für den Einsatz in unterschiedlichsten Gebäuden bietet der modulare Baukasten maßgeschneiderte Lösungen für nahezu jeden Anwendungsfall – in Einzel- und Gruppenanordnung.

Die Kernkomponenten wurden unter strengsten Qualitätsanforderungen nach den neusten Regeln der Technik entwickelt und qualifiziert. Innovation, Zuverlässigkeit und Effizient stellen dabei die leitenden Prinzipien dar.
Aus der Ambition das perfekte harmonische Zusammenspiel zwischen Steuerung, mechanischer Struktur und Antriebsstrang zu erreichen, entstand dieses flexible Aufzugssystem. Moderne Technologien mit bewährter Technik vereint führen dazu, dass eine schnelle und sichere Installation sowie ein unkomplizierter und vorausschauender Service gewährleistet sind. Es stehen zahlreiche Optionen zur Verfügung, um dem individuellen Kundenwunsch zu genügen.


VORTEILE

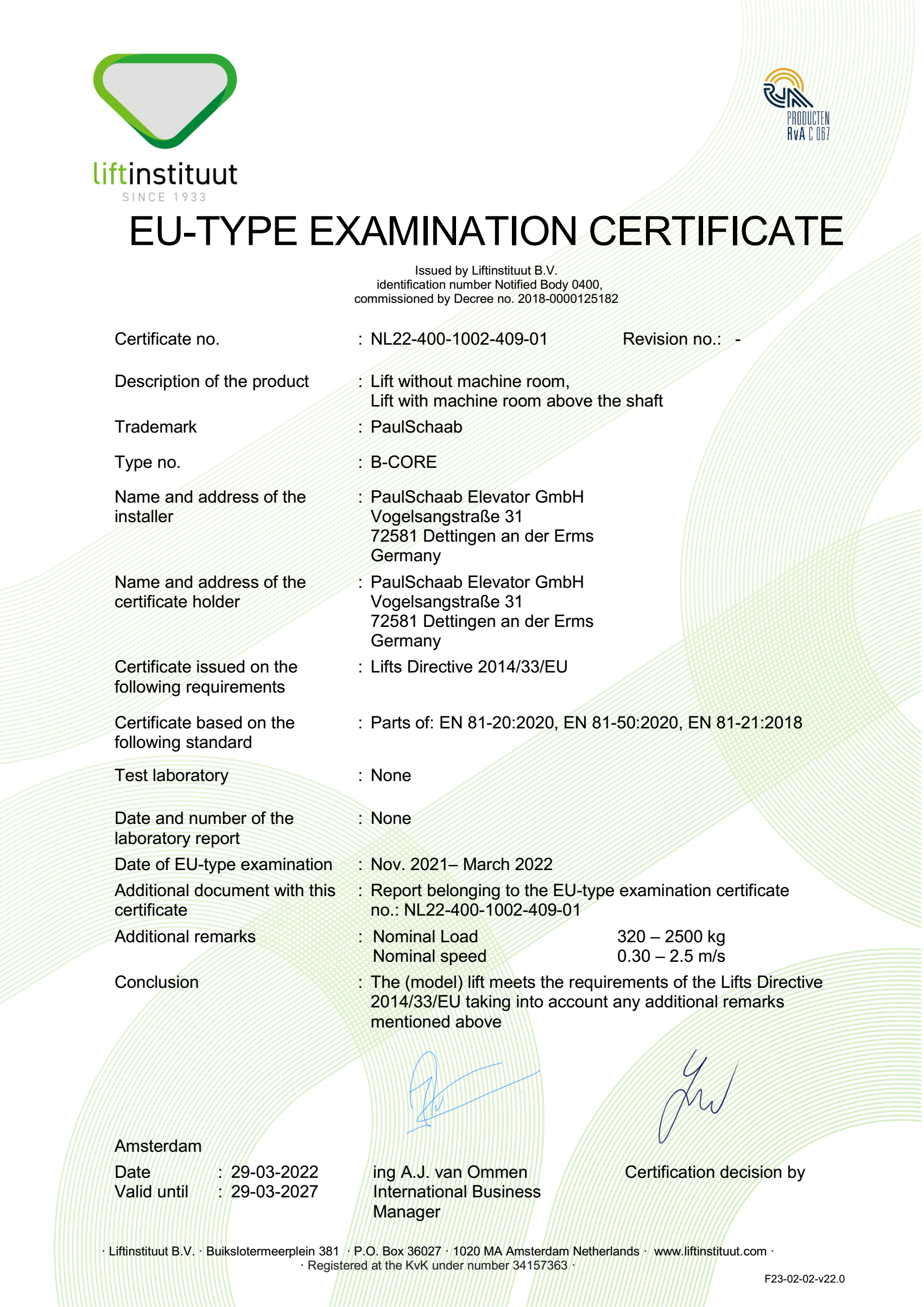

  • Baumustergeprüfter Aufzug mit großer Reichweite. Nenngeschwindigkeit bis 2,5m/s und Traglast bis 2500kg
  • Reduzierte Schachgruben bis 400mm und reduzierte Schachtköpfe von 2600mm unabhängig von den Kabinenabmessungen
  • Flexible Kabinengrößen im mm-Raster
  • Lieferung der Bausätze und einzelner Komponenten für individuelle Lösungen
  • Minimalste Übertragung der Querkräfte in die Seitenwände des Schachtes – Vorteile bei der Statik und Schallübertragung
  • Zentralgeführte Fahreinheit mit Oberflasche – exzellenter Fahrkomfort
  • Einsatz unterschiedlicher Tragseilgrößen 6,0/8,0/10,0 mm
  • Einsatz unterschiedlicher Antriebe und Steuerungen
  • Unbegrenzte Möglichkeiten des Kabinendesigns
  • Unbegrenzte Möglichkeiten der Türenausführungen
  • Gleiche Technik für Geschwindigkeiten bis zu 2,5 m/s
  • Einfache Montage, Installation und Inbetriebnahme – vormontierte und vorkonfektionierte Bauteile – Plug and Play
  • Integrierte Zugangskontrolle in der Kabine als Standardfunktion
  • Online/GSM Service zur Unterstützung bei Inbetriebnahme
  • Integriertes Fernnotrufsystem über GSM
  • Analoge Lastmesseinrichtung als Standardfunktion sorgt für höchsten Fahrkomfort
  • Schutzklassen von IP54 sind möglich
  •


LEISTUNGSMATRIX B-CORE MRL


PROJEKTIERUNG B-CORE MRL


STEUERUNGSKASTEN B-CORE MRL

MRL SLIM – KOMPAKT VOR DER TÜRZARGE

  • Separater schlanker Steuerungskasten vor der Türzarge
  • Kompakte Anordnung
  • Schachttüren mit Brandprüfung möglich
  • Für zentral und seitlich öffnende Türen
  • BxT 120x155mm

STEUERUNG MRL VOR ZARGE ISO

MRL INT – KOMPAKT IN DER TÜRZARGE

  • Steuerungskasten in Türzarge integriert
  • Kompakteste Anordnung
  • Schachttüren mit Brandprüfung nicht möglich
  • Nur bei seitlich öffnenden Türen

STEUERUNG MRL IN ZARGE ISO

MRL L – SEPARATER STEUERUNGSKASTEN GRÖSSE L

  • Separater flexibel positionierbarer Steuerungsschrank
  • Hohe Wartungsfreundlichkeit
  • Schachttüren mit Brandprüfung möglich
  • Unabhängig von Türausführung
  • Frequenzumrichter im Schachtkopf
  • BxHxT 225x2095x160mm

STEUERUNG MRL SEPARAT ISO

MRL XL – SEPARATER STEUERUNGSKASTEN GRÖSSE XL

  • Separater flexibel positionierbarer Steuerungsschrank
  • Frequenzumrichter im Steuerungsschrank
  • Höchste Wartungsfreundlichkeit
  • Schachttüren mit Brandprüfung möglich
  • Unabhängig von Türausführung
  • BxHxT 380x1800x260mm
AY_CONTROL CABINET XXL

KABINENDESIGN

B-CORE Aufzüge zeichnen sich durch Flexibilität und Individualität aus.

Eine Übersicht der Standardkabinen, Sonderkabinen und Glaskabinen ist hier für Sie zusammengestellt:

KABINENDESIGN
